Evaluación de Control Industrial y Sistemas Eléctricos

Anything
Undergraduate Year 4
Español

Evaluación de Control Industrial y Sistemas Eléctricos

Evaluación Teórica: Control Industrial, Motores y Mantenimiento

Estudiante: __________________________________ Curso: 4° Medio TP Fecha: __________
Objetivo: Evaluar el dominio de conceptos de control industrial, operación de motores eléctricos, normativas vigentes y técnicas de mantenimiento.


I. Habilidad: CONOCER (Identificación y Definición)

1. Defina brevemente los siguientes tipos de mantenimiento según la normativa técnica:
  • Mantenimiento Preventivo: __________________________________________________________________
  • Mantenimiento Correctivo: __________________________________________________________________
  • Mantenimiento Predictivo: __________________________________________________________________
2. Identifique el nombre de los siguientes símbolos eléctricos utilizados en diagramas de control:
Símbolo
Nombre del Componente
fig 1: Símbolo A
fig 1: Símbolo A

A. ____________________
fig 2: Símbolo B
fig 2: Símbolo B

B. ____________________
fig 3: Símbolo C
fig 3: Símbolo C

C. ____________________


II. Habilidad: COMPRENDER (Análisis y Relación)

3. Explique con sus propias palabras: ¿Por qué es fundamental que exista el "deslizamiento"

en un motor de inducción asíncrono?


4. De acuerdo con los Pliegos Técnicos RIC, ¿cuál es el objetivo primordial de la normativa de seguridad en las instalaciones de consumo de energía eléctrica en Chile?




III. Habilidad: DESCRIBIR (Procesos y Componentes)

5. Utilizando la siguiente ilustración, describa el principio de funcionamiento de un contactor electromagnético cuando su bobina es energizada.

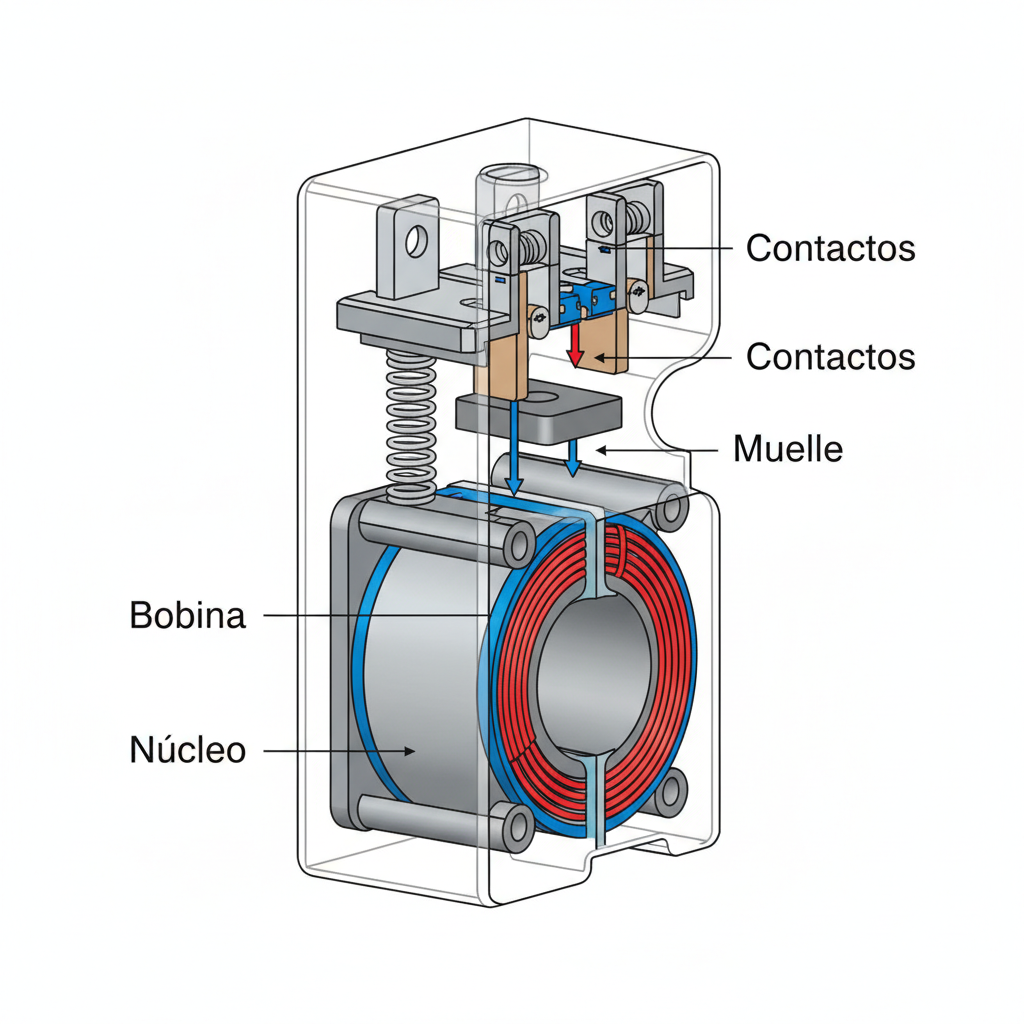

fig 4: Componentes internos de un contactor electromagnético
fig 4: Componentes internos de un contactor electromagnético

Descripción: __________________________________________________________________________________


6. Un motor posee una placa con la clasificación IP 54. Describa qué significan ambos dígitos según la norma IEC 60529:
  • Primer dígito (5): __________________________________________________________________________
  • Segundo dígito (4): _________________________________________________________________________


IV. Habilidad: APLICAR (Resolución de Problemas y Cálculos)

7. Analice la siguiente placa de características y resuelva el problema planteado:

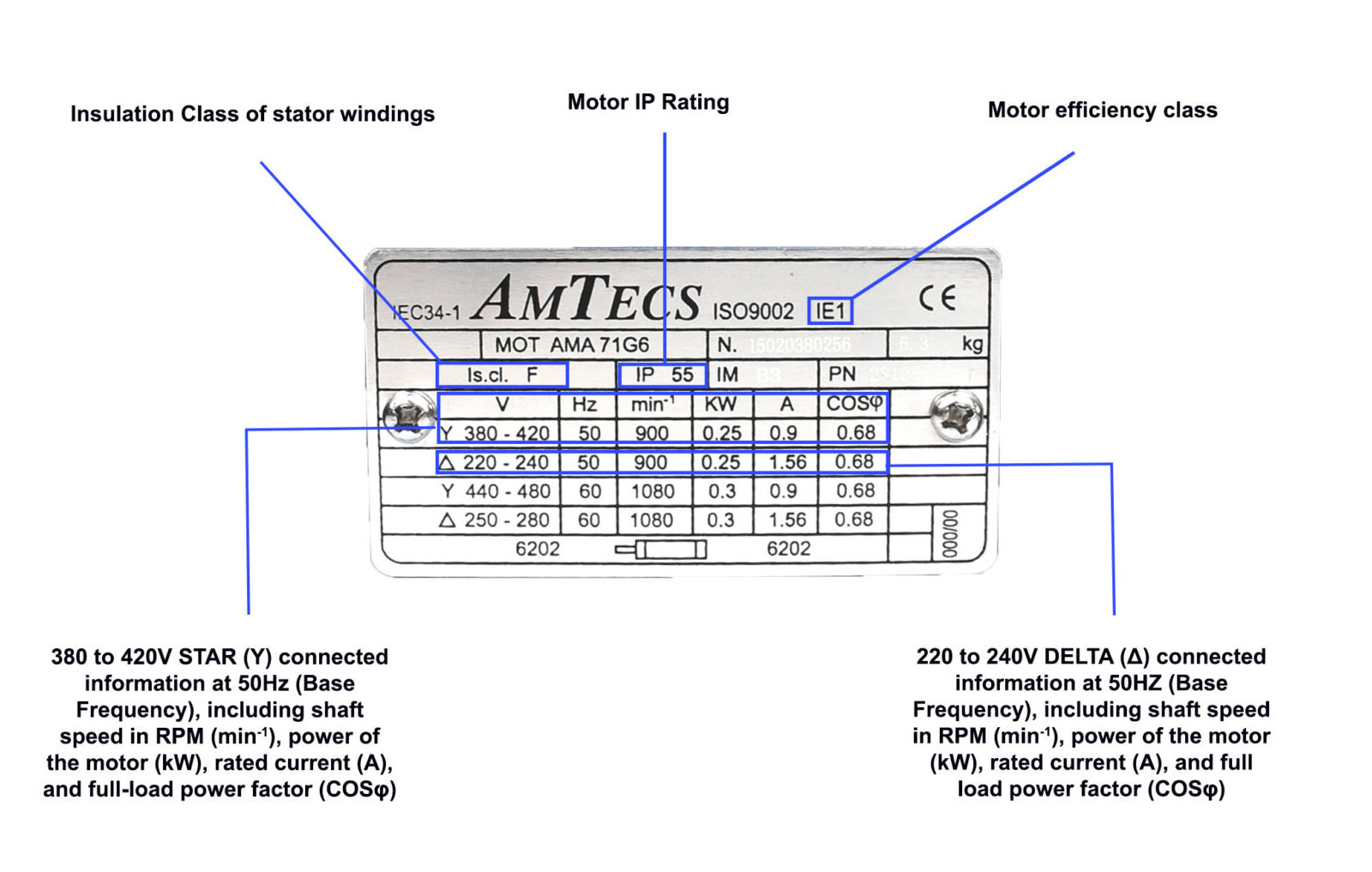

fig 5: Placa de características de un motor industrial
fig 5: Placa de características de un motor industrial

Se requiere instalar un motor trifásico con los siguientes datos de placa:
  • Potencia nominal

    :

  • Voltaje de red

    :

  • Factor de potencia

    :

  • Rendimiento

    :

A) Calcule la Intensidad de Corriente Nominal

del motor utilizando la fórmula:

Cálculo:
B) Si el motor debe conectarse en una red donde la corriente de arranque es

veces la nominal, ¿cuál sería la corriente de partida aproximada?
Cálculo:
